МОДЕЛИ
10мм
• АГ66-32М
• ПАГ66-32М
• Г66-32М
• ПГ66-32М
• БГ66-32М
• ПБГ66-32М
• ВГ66-32М
• ПВГ66-32М
• ДГ66-32М
• ПДГ66-32М

20мм
• АГ66-34М
• ПАГ66-34М
• Г66-34М
• ПГ66-34М
• БГ66-34М
• ПБГ66-34М
• ВГ66-34М
• ПВГ66-34М
• ДГ66-34М
• ПДГ66-34М

32мм
• АГ66-35М
• ПАГ66-35М
• Г66-35М
• ПГ66-35М
• БГ66-35М
• ПБГ66-35М
• ВГ66-35М
• ПВГ66-35М
• ДГ66-35М
• ПДГ66-35М

НАЗНАЧЕНИЕ
Гидроклапаны давления с обратным клапаном типа Г66-3 имеют ряд исполнений, различающихся по способу монтажа, номинальному давлению настройки, условному проходу и климатическому исполнению, а также другие исполнения по специальному заказу.

Гидроклапаны давления с обратным клапаном типа Г66-3 предназначены для использования в гидросистемах станков и других гидрофицированных машин для пропускания потока рабочей жидкости при достижении заданной величины давления в этом потоке или управляющем (дистанционное управление). При движении потока в противоположном направлении гидроклапаны обеспечивают его свободное пропускание.

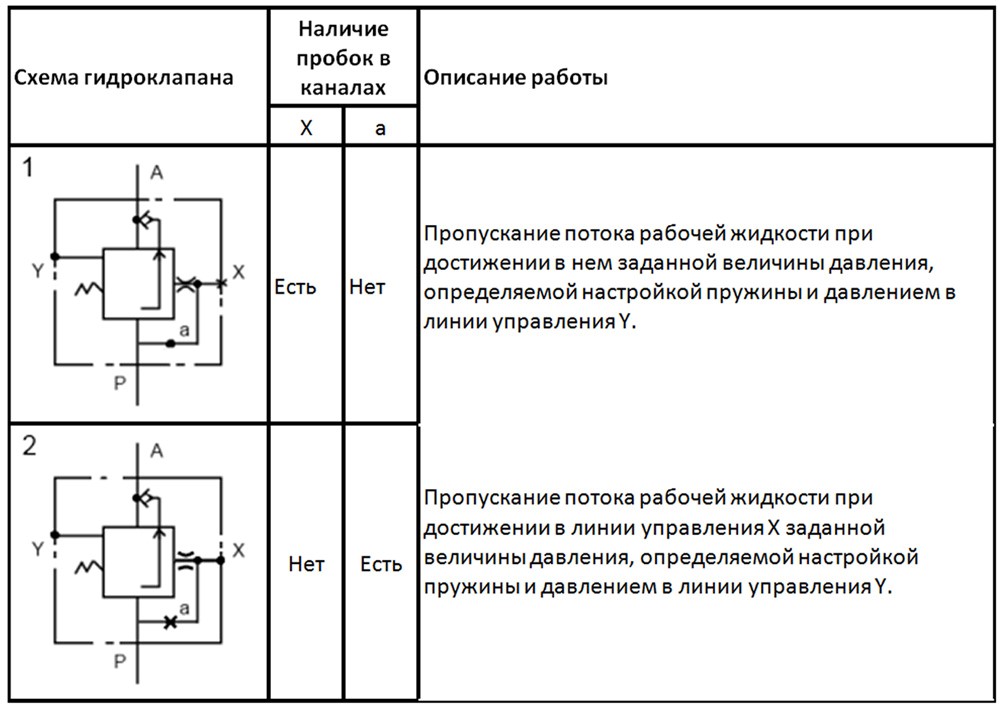

Возможные схемы работы гидроклапанов приведены в таблице ниже. Работа гидроклапана по требуемой схеме достигается установкой пробок с конической резьбой в указанные в таблице каналы, что обеспечивает необходимое соединение гидролиний внутри аппарата. Гидроклапаны поставляются заводом-изготовителем собранными по схеме 1.

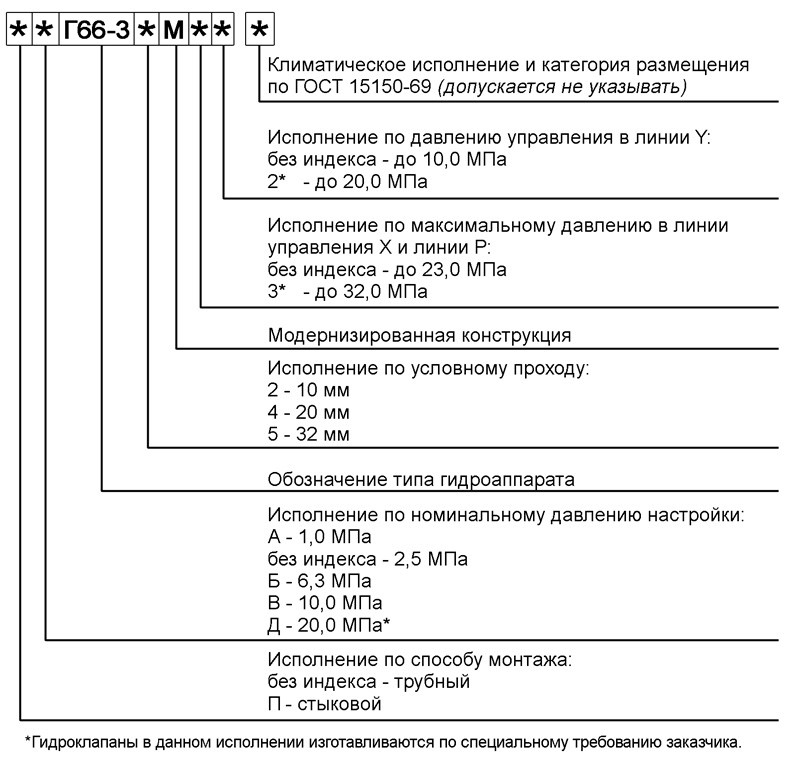

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ


ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

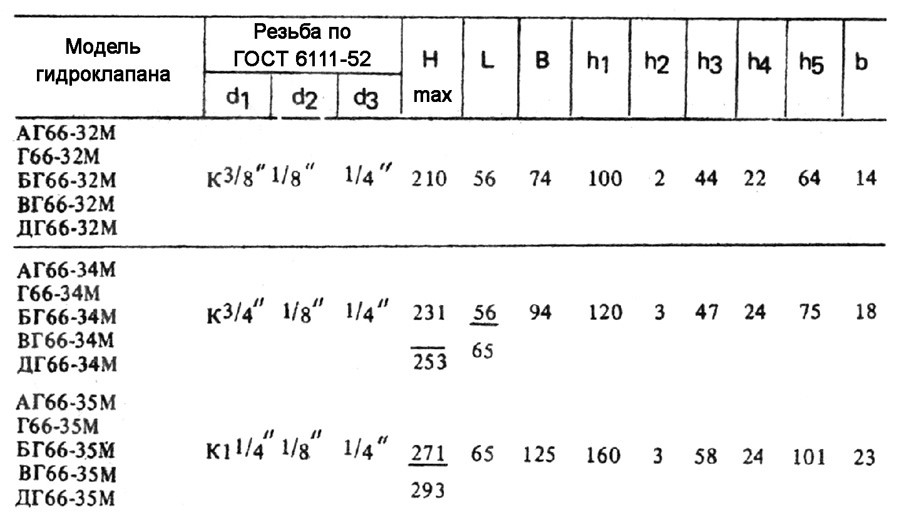

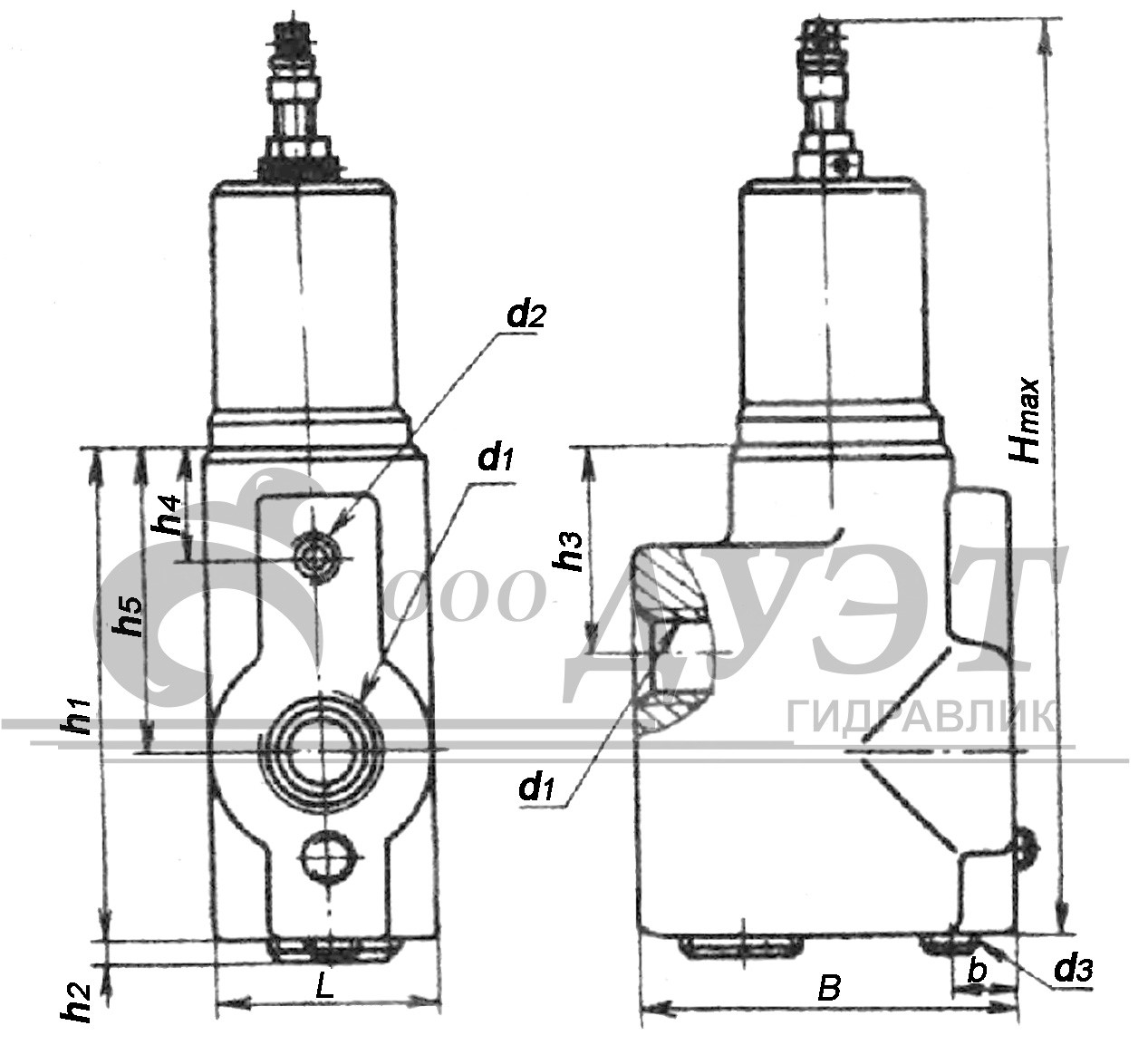

• Трубного монтажа

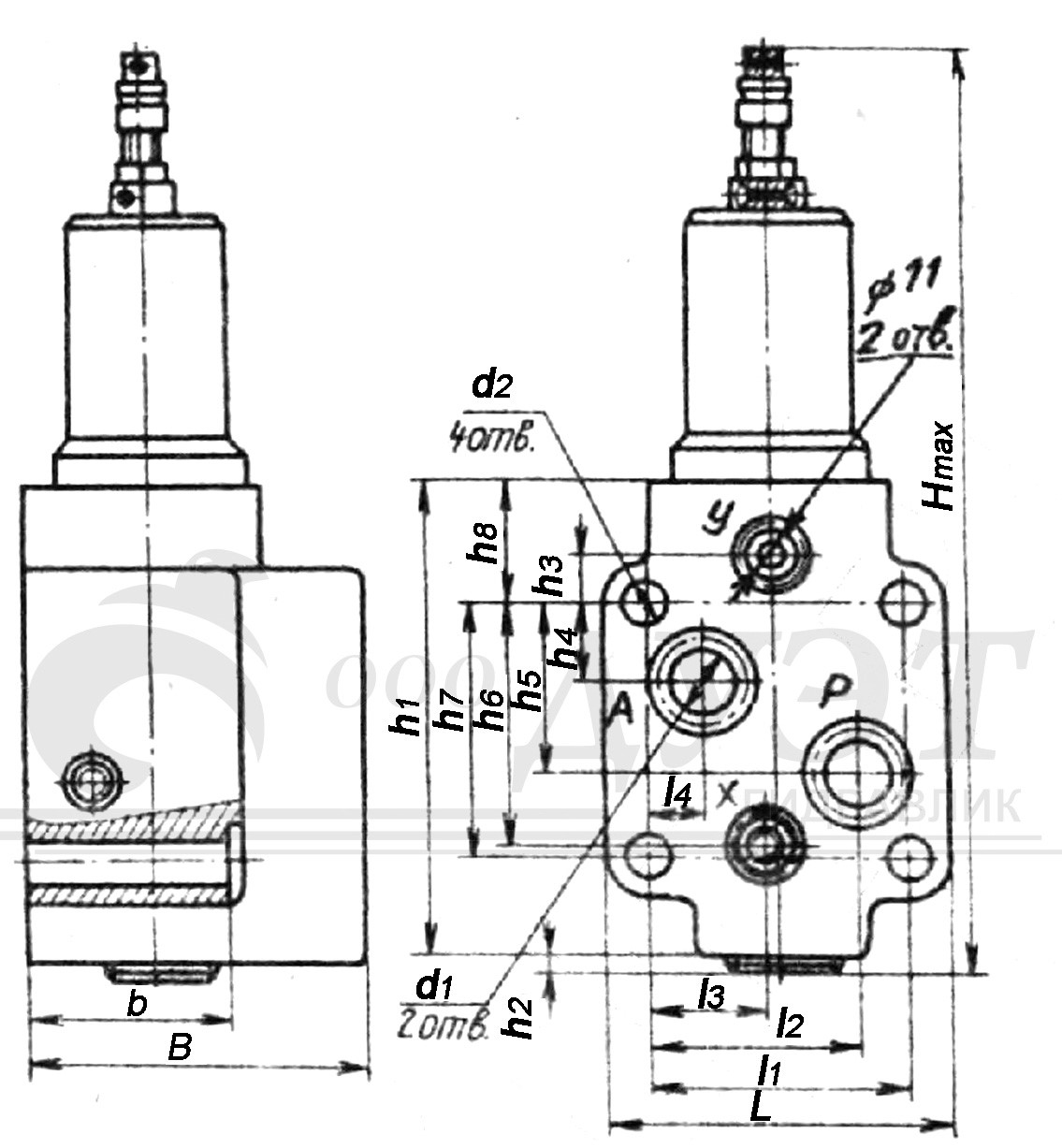

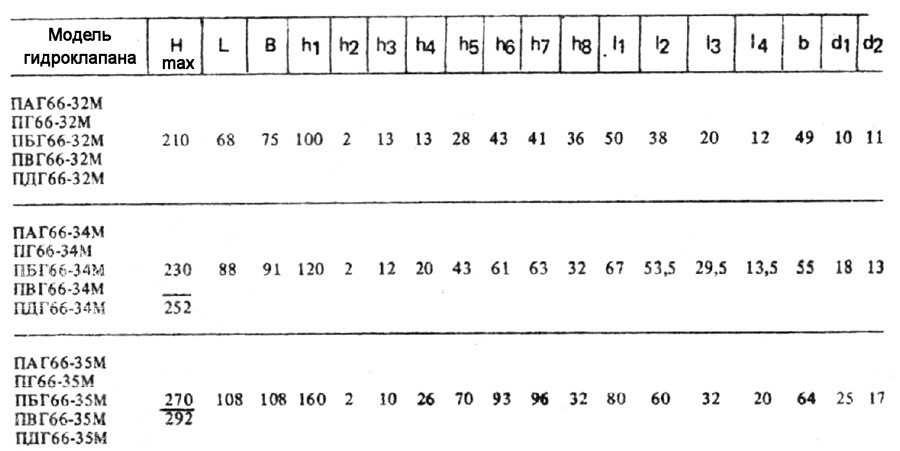

• Стыкового монтажа



МОДЕЛИ (при заказе указывайте модель!)
10мм
Гидроклапан давления с обратным клапаном АГ66-32М
Гидроклапан давления с обратным клапаном ПАГ66-32М
Гидроклапан давления с обратным клапаном Г66-32М
Гидроклапан давления с обратным клапаном ПГ66-32М
Гидроклапан давления с обратным клапаном БГ66-32М
Гидроклапан давления с обратным клапаном ПБГ66-32М
Гидроклапан давления с обратным клапаном ВГ66-32М
Гидроклапан давления с обратным клапаном ПВГ66-32М
Гидроклапан давления с обратным клапаном ДГ66-32М
Гидроклапан давления с обратным клапаном ПДГ66-32М


20мм
Гидроклапан давления с обратным клапаном АГ66-34М
Гидроклапан давления с обратным клапаном ПАГ66-34М
Гидроклапан давления с обратным клапаном Г66-34М
Гидроклапан давления с обратным клапаном ПГ66-34М
Гидроклапан давления с обратным клапаном БГ66-34М
Гидроклапан давления с обратным клапаном ПБГ66-34М
Гидроклапан давления с обратным клапаном ВГ66-34М
Гидроклапан давления с обратным клапаном ПВГ66-34М
Гидроклапан давления с обратным клапаном ДГ66-34М
Гидроклапан давления с обратным клапаном ПДГ66-34М


32мм
Гидроклапан давления с обратным клапаном АГ66-35М
Гидроклапан давления с обратным клапаном ПАГ66-35М
Гидроклапан давления с обратным клапаном Г66-35М
Гидроклапан давления с обратным клапаном ПГ66-35М
Гидроклапан давления с обратным клапаном БГ66-35М
Гидроклапан давления с обратным клапаном ПБГ66-35М
Гидроклапан давления с обратным клапаном ВГ66-35М
Гидроклапан давления с обратным клапаном ПВГ66-35М
Гидроклапан давления с обратным клапаном ДГ66-35М
Гидроклапан давления с обратным клапаном ПДГ66-35М
