Назначение
ГидрораспределительРГМ22ТДИ 4Х - трехпозиционные золотниковые, секционные с ручным управлением предназначены для управления гидромоторами лебедки и механизмами поворота, а также цилиндрами механизмов изменения вылета и выдвижения стрелы.

Техническая характеристика

Давление на входе, МПа - номинальное - максимальное	20      32
Максимально допустимое давление на выходе (на сливе), Мпа	2,5
Максимальный расходрабочей жидкости, л/ мин подводимый влинию Р	160
Внутренние утечкижидкости, см3 /мин	150

Схема гидравлическая принципиальная поворотной части

Внешний вид

1 кронштейн крепления распределителя; 2 секция напорная; 3- клапан предохранительный ; 4- винт регулировочный; 5-ось; 6 секция рабочая; 7- винт регулировочный; 8- блок клапанный; 9 секцияпромежуточная ; 10- секциярабочая; 11- секциясливная; 12-клапан предохранительный; 13 шпилька; 14- датчик положения

Гидрораспределитель имеет напорную секцию 1, двух рабочих секций 6, 10 и сливную секцию 11. Секции скреплены между собой шпильками 13 и уплотнены кольцами. На рабочих секциях 6 установлен блоки клапанный 8. Винты регулировочные предназначены для регулировки предохранительных клапанов распределителя

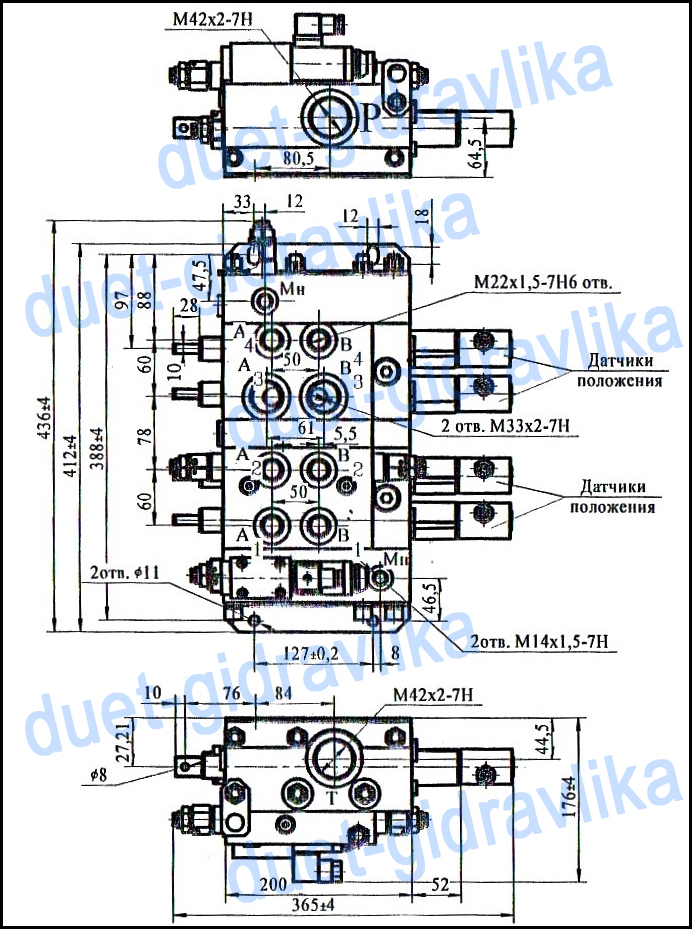

Габаритные и присоединительные размеры
