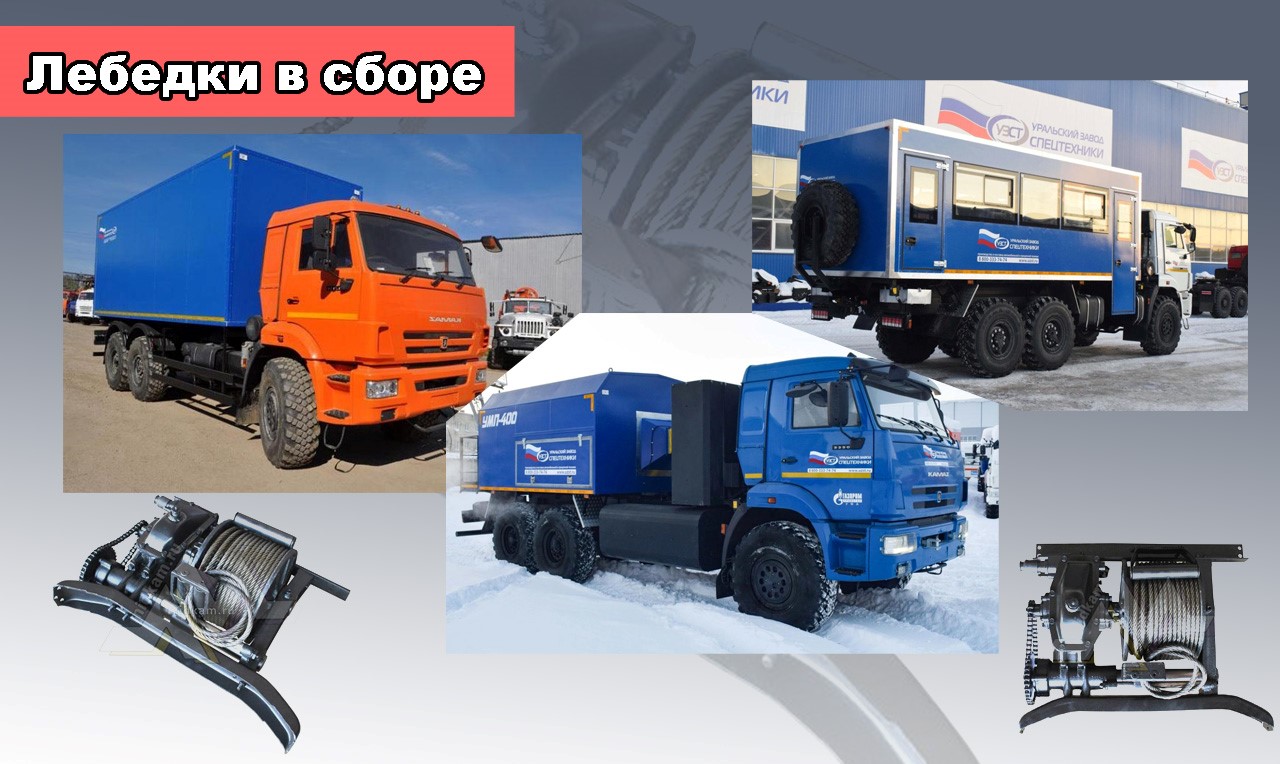

Лебедки в сборе для а/м КАМАЗ

Назначение:
Лебедка предназначена как для самовытаскивания автомобиля, так и для вытаскивания других застрявших автомобилей и различных транспортных средств.

Общая инструкция по пользованию и управлению лебедкой на Камазе (для отдельных моделей автомобилей)
Привод лебедки – карданными валами от коробки отбора мощности, установленной на раздаточной коробке (см. рис. Пример установки лебедки). Включение привода – электропневматическое

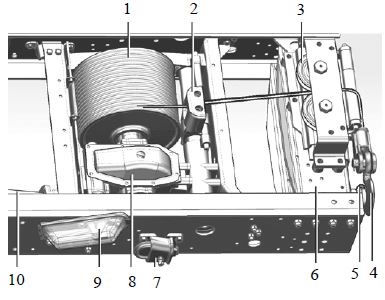

Пример установки лебедки
1 – Барабан лебедки с тросом;
2 – тросоукладчик;
3 – направляющие задние ролики;
4 – крюк (крепление крюка определяется комплектацией автомобиля (шасси));
5 - рым-болт;
6 - поперечина рамы задняя;
7 – устройство клиновой заделки троса лебедки;
8 - редуктор лебедки;
9 – рычаг включения редуктора лебедки;
10 – карданный задний вал

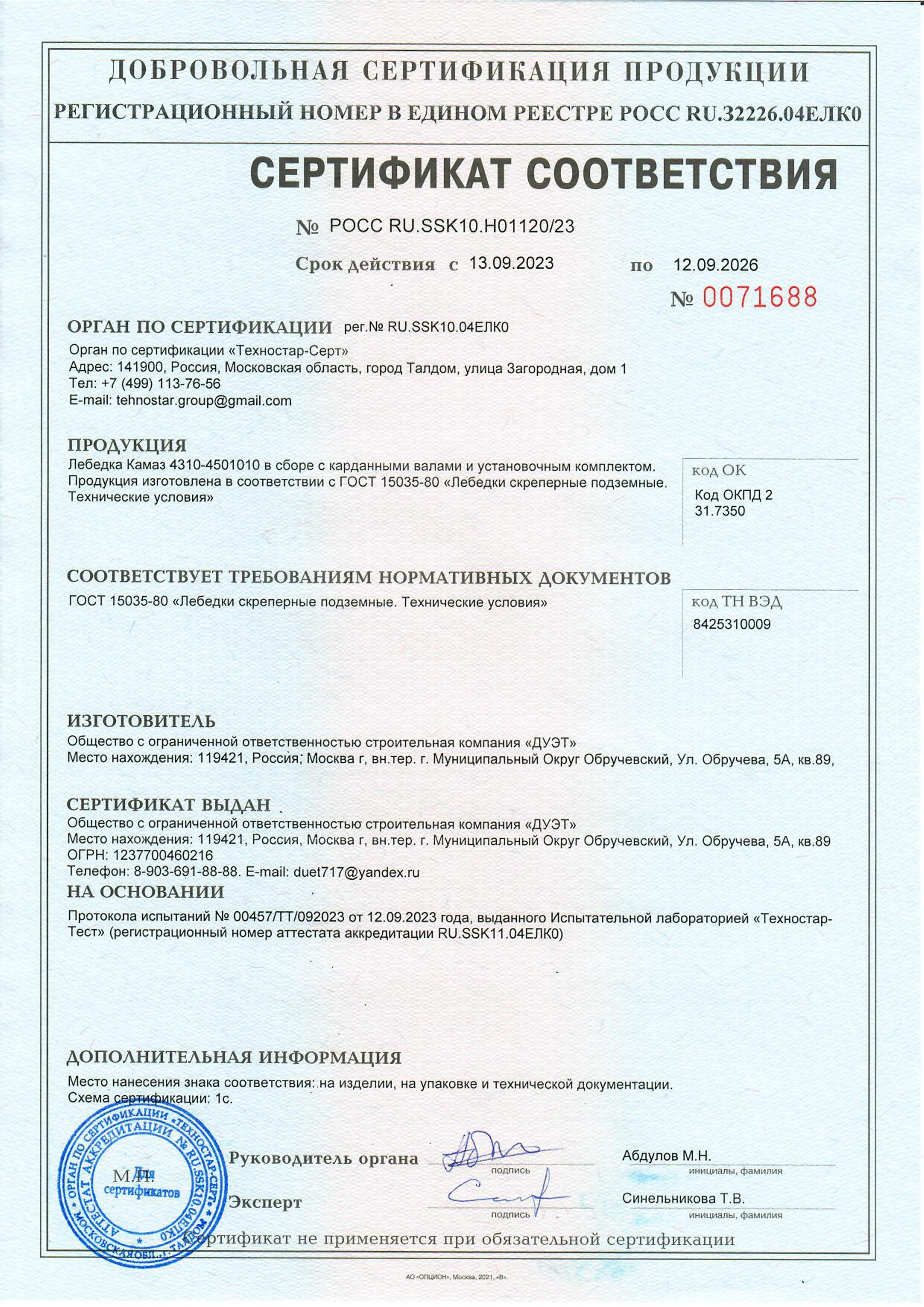

Сертификат соответствия

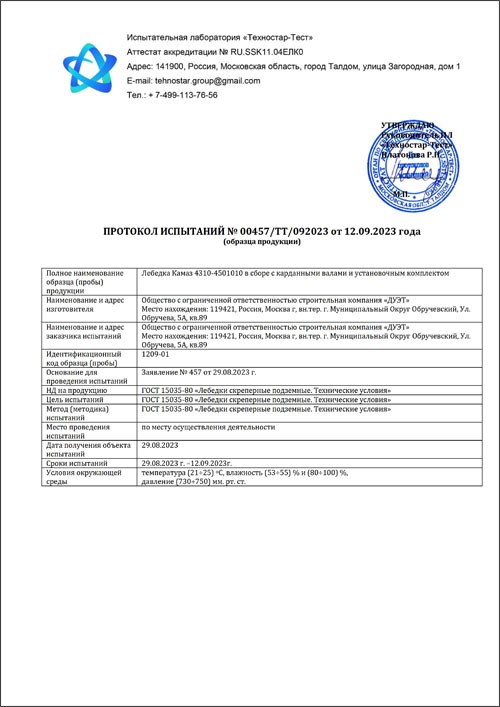

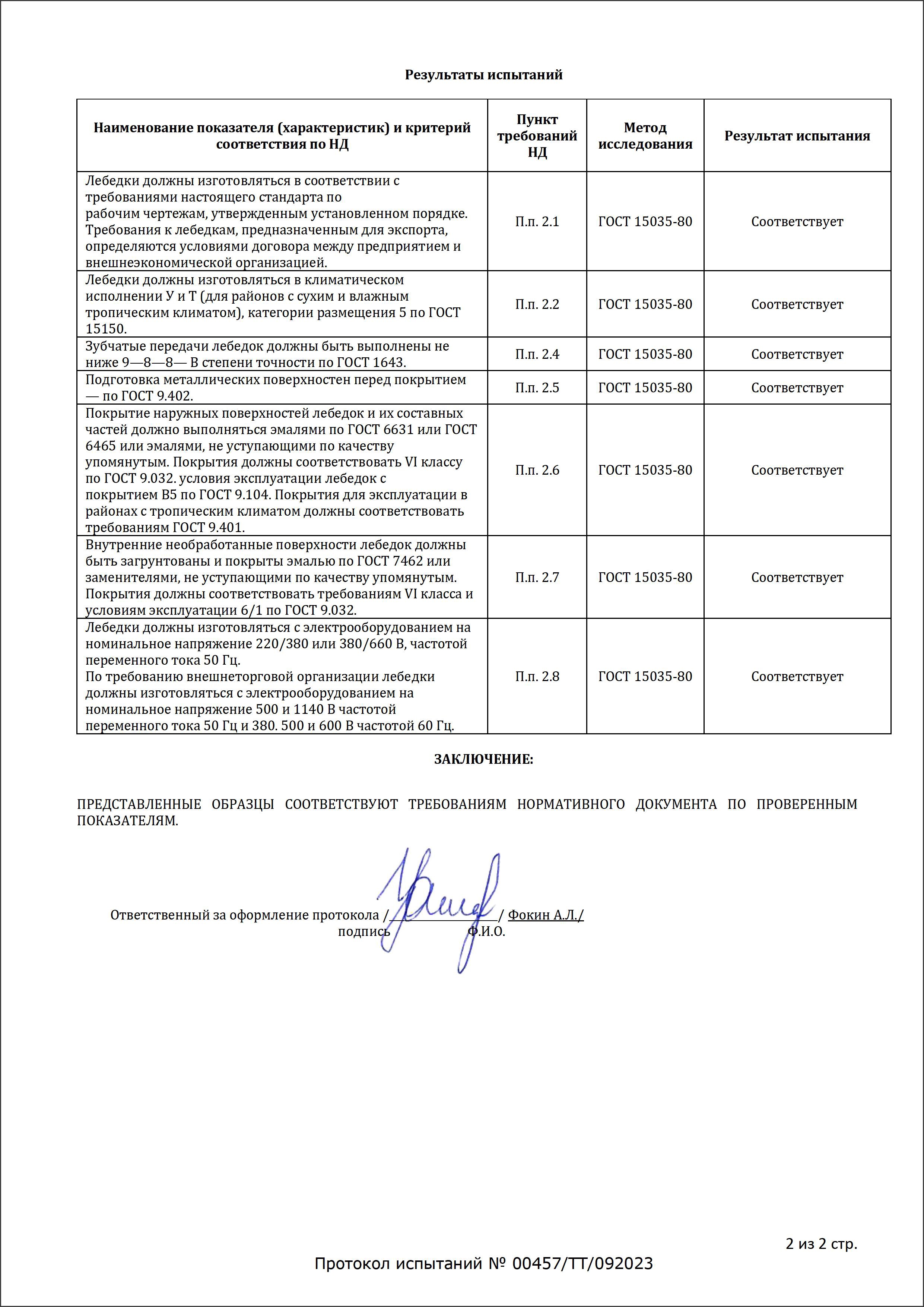

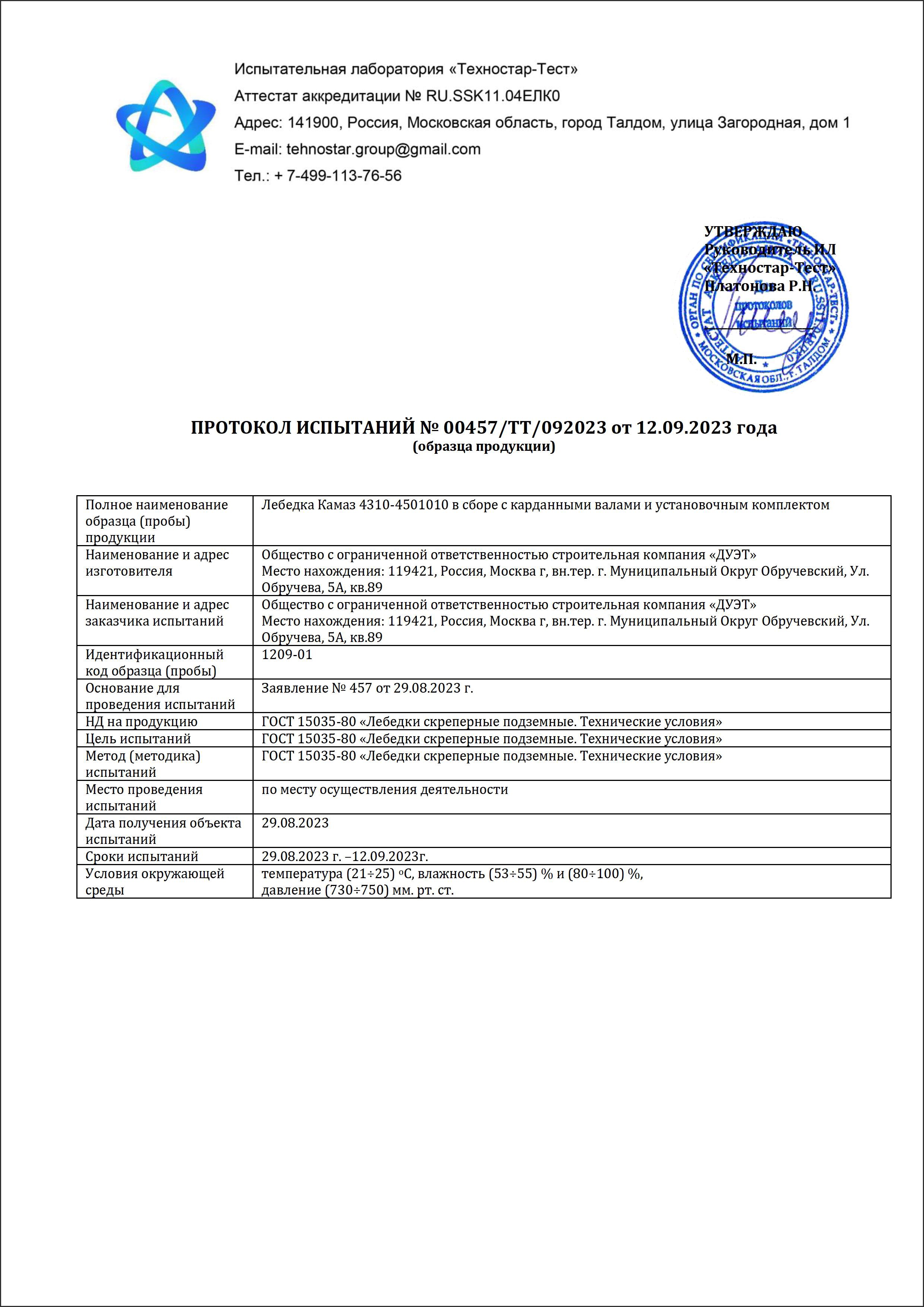

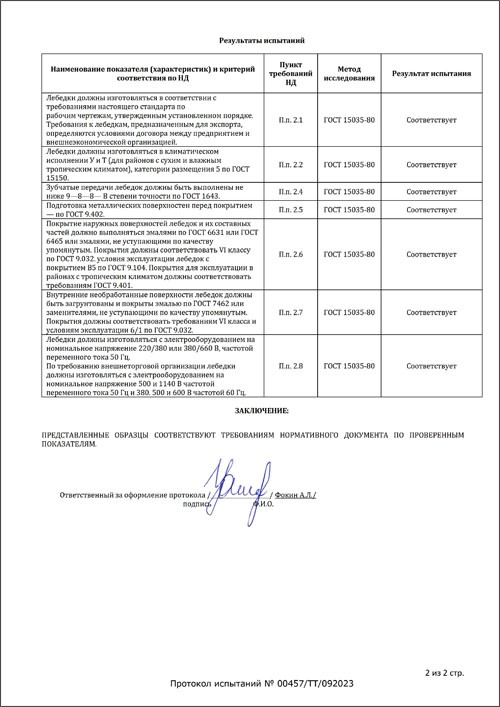

Протокол испытаний

Правила пользования лебедкой
1. Разматывать трос вручную, отключив вал барабана лебедки рычагом, который находится в задней части рамы с левой стороны. Допускается принудительное разматывание троса, для этого следует включить передачу заднего хода (при этом надо вручную натягивать трос). При появлении сигнального окрашивания троса (0,5 м красного цвета) прекратить дальнейшее разматывание.
2. Перед началом подтягивания на барабане должно быть не менее четырех витков троса.
3. Угол отклонения троса от оси автомобиля при подтягивании не должен превышать 15º.
4. При подтягивании плавно увеличивать частоту вращения коленчатого вала двигателя. Резкое увеличение частоты вращения не дает увеличения тягового усилия на тросе, но может вызвать срез предохранительного болта. В случае среза предохранительного болта немедленно остановить лебедку.
5. Не допускать движение автомобиля с отключенным валом барабана лебедки.
6. Нельзя использовать трос лебедки для буксирования автомобиля.
7. При движении автомобиля трос лебедки должен быть туго намотан на барабан. Для плотного укладывания троса на барабан лебедки необходимо создать усилие (1000 кгс) на тросе.
8. При работе с лебедкой не стоять перед перемещаемым грузом и ли п од н им, а т акже в близи натянутого троса, не допускать перегибов и образования узлов на тросе.
9. При протягивании троса через дорогу выставить охрану и поставить знаки запрещения проезда.
