Электронные блоки типа БУхххНххМхх
- Описание
- Аналоги
- Цена
- Доставка
Основные сведения
Электронные блоки типа БУхххНххМхх предназначены для управления пропорциональной гидроаппаратурой (в зависимости от исполнения) с одним или двумя пропорциональными электромагнитами с или без обратной связи по положению регулирующего элемента
Электронные блоки имеют защиту от ошибочной переполюсовки источника питания, и от короткого замыкания в цепях электромагнитов.
Обеспечивают возможность управления работой гидроаппарата от маломощных управляющих устройств, в том числе от программируемых контроллеров, а также ручного дистанционного управления. Обеспечивают независимость выходного параметра гидроаппарата от нагрева обмоток электромагнитов. Имеет вход внешней блокировки для аварийного отключения блока.
Структура условного обозначения
Условное обозначение блоков управления для пропорциональной гидроаппаратуры.
1. БУ – Блок управления.
2. Количество управляемых электромагнитов: 1 или 2.
3. Наличие входного интегратора (плавное увеличение и (или) уменьшение тока на электромагнитах): 1 – есть, 0 – нет.
4. Наличие датчика обратной связи: 1 – есть, 0 – нет.
5. Тип обратной связи: 0 – по положению регулирующего элемента
6. Н – Входной управляющий сигнал подается относительно « — » питания
В – Входной управляющий сигнал подается относительно «искусственной» средней точки имеющей потенциал +9 В. относительно минуса питания.

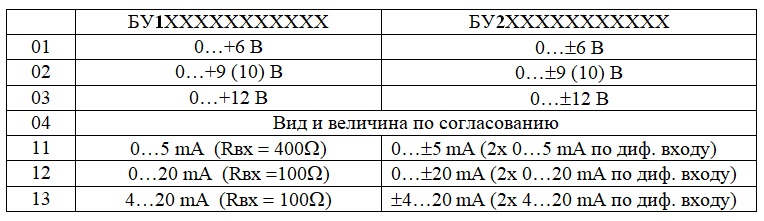

7. Код вида и величины управляющего сигнала см. табл.
8. Вид блока:
• Е – исполнения на плате “Eurocard” (100×160 мм )
• М – исполнение в корпусе. (Крепление на DIN – рейку, винтовые соединители для подключения внешних цепей).
• С – специального исполнения (под требования заказчика)
9. Напряжение питания 12В, 24В.
10. Номер разработки.

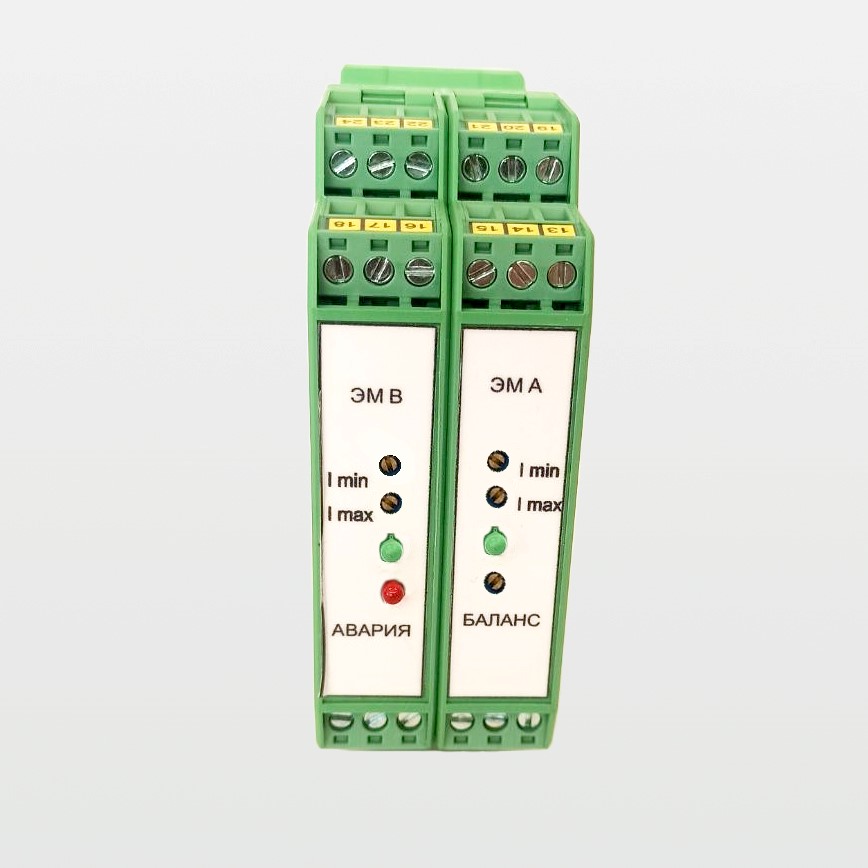

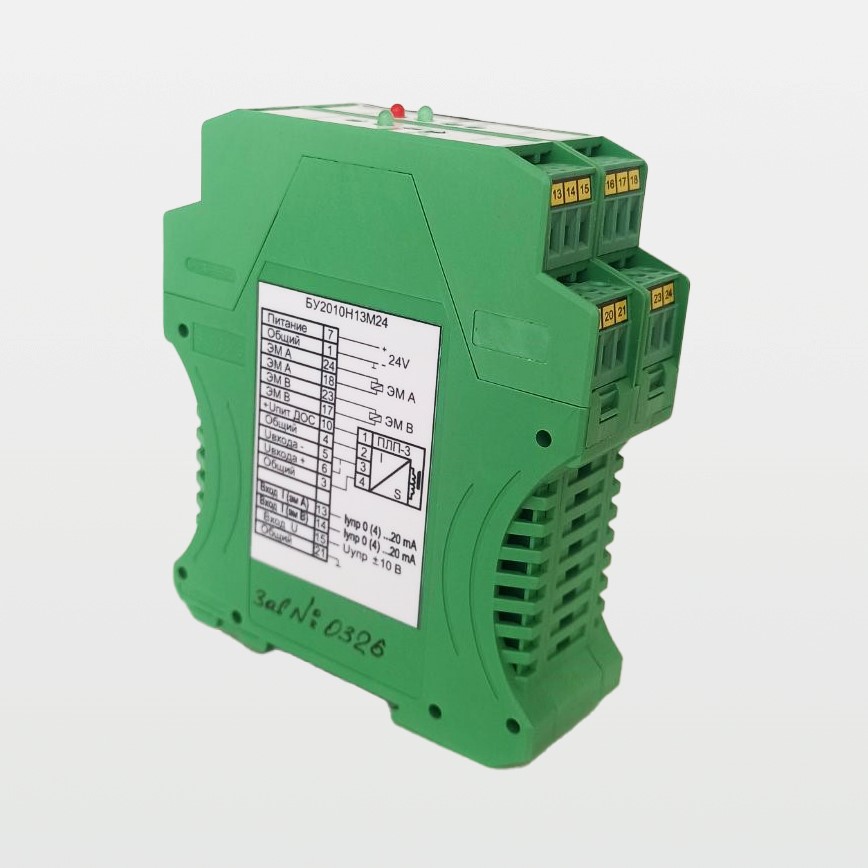

Дополнительные фото
Электронные блоки типа БУхххНххМхх предназначены для управления пропорциональной гидроаппаратурой (в зависимости от исполнения) с одним или двумя пропорциональными электромагнитами с или без обратной связи по положению регулирующего элемента
Электронные блоки имеют защиту от ошибочной переполюсовки источника питания, и от короткого замыкания в цепях электромагнитов.
Обеспечивают возможность управления работой гидроаппарата от маломощных управляющих устройств, в том числе от программируемых контроллеров, а также ручного дистанционного управления. Обеспечивают независимость выходного параметра гидроаппарата от нагрева обмоток электромагнитов. Имеет вход внешней блокировки для аварийного отключения блока.
Структура условного обозначения
Условное обозначение блоков управления для пропорциональной гидроаппаратуры.
1. БУ – Блок управления.
2. Количество управляемых электромагнитов: 1 или 2.
3. Наличие входного интегратора (плавное увеличение и (или) уменьшение тока на электромагнитах): 1 – есть, 0 – нет.
4. Наличие датчика обратной связи: 1 – есть, 0 – нет.
5. Тип обратной связи: 0 – по положению регулирующего элемента
6. Н – Входной управляющий сигнал подается относительно « — » питания
В – Входной управляющий сигнал подается относительно «искусственной» средней точки имеющей потенциал +9 В. относительно минуса питания.
7. Код вида и величины управляющего сигнала см. табл.
8. Вид блока:
• Е – исполнения на плате “Eurocard” (100×160 мм )
• М – исполнение в корпусе. (Крепление на DIN – рейку, винтовые соединители для подключения внешних цепей).
• С – специального исполнения (под требования заказчика)
9. Напряжение питания 12В, 24В.
10. Номер разработки.
Дополнительные фото
