Блокировочный клапан OVC-SE-F-12-A
| Макс. давление | 350 бар |
| Макс. расход | 40, 60 л/мин |
| Коэф. Pilot (по запросу) | 3:1 8:1 10:1 |
Виды
| Тип | V |
Pil |
Qmax, л/мин |
| OVC-SE-F-38-A | 3/8" GAS | 1/4" GAS | 40 |
|
OVC-SE-F-12-A |
1/2" GAS | 1/4" GAS | 60 |
Калибровка
| Код |
Стандартная калибровка бар (Q= 5л/мин) |
Диапазон настройки, бар | Цвет пружины |
| 01 | 100 | 20÷200 | Белый |
| 02 | 280 | 50÷350 | Чёрный |

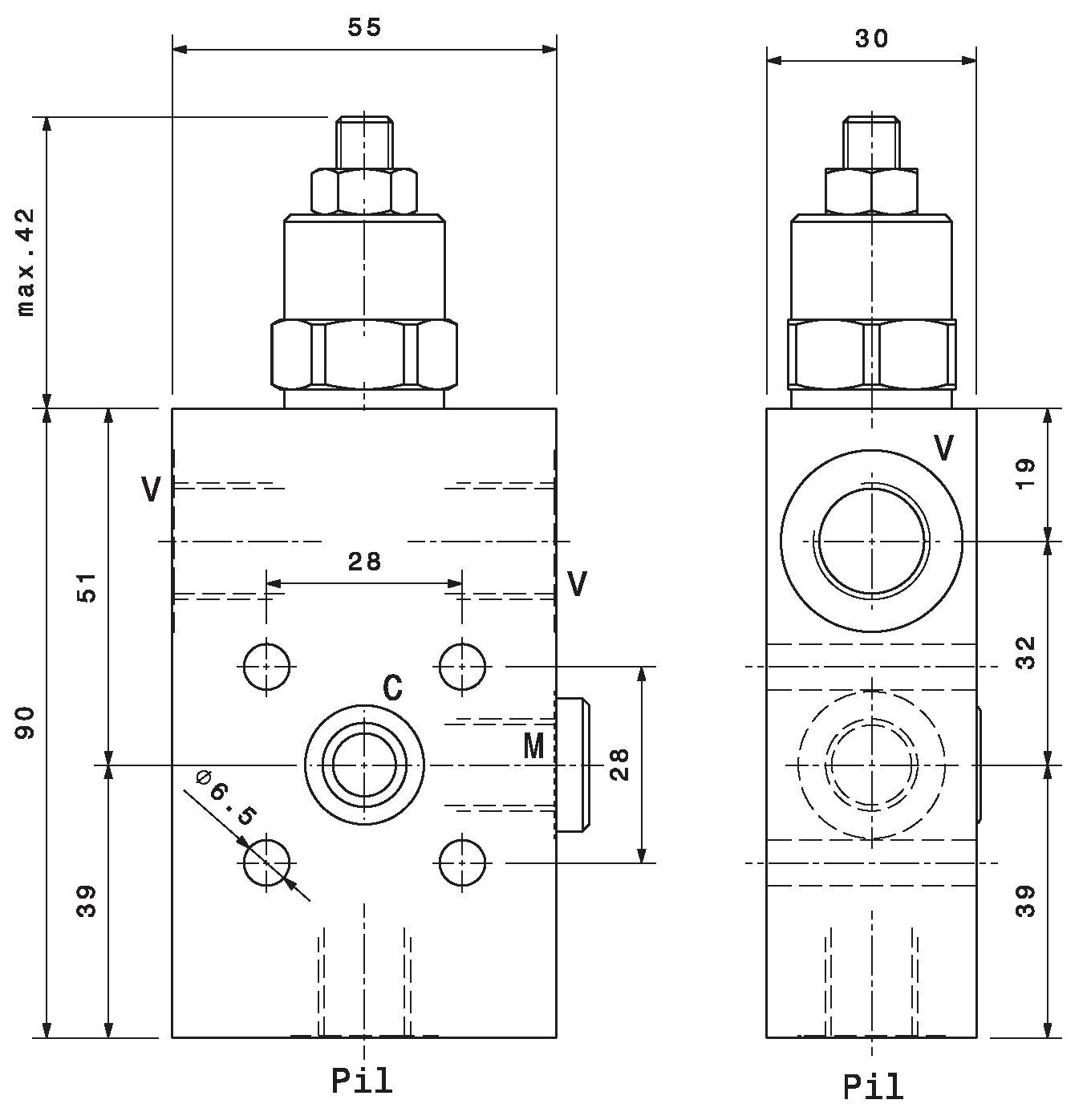

Внешний вид и габариты

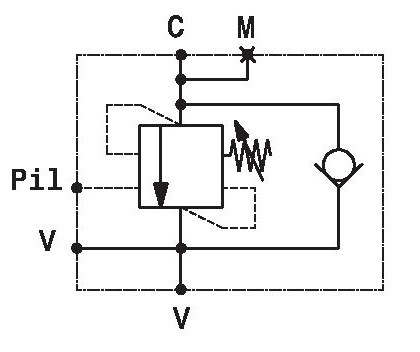

Гидросхема
Код заказа
| Код | Маркировка заказа |
Макс расход, л/мин |
Макс. давление, бар |
Резьба |
|
OVC00255 |
OVCSEF3801A (ACCIAIO) |
40 |
350 |
G3/8 |
|
OVC00256 |
OVCSEF3802A (ACCIAIO) |
40 |
350 |
G3/8 |
|
OVC00257 |
OVCSEF1201A (ACCIAIO) |
60 |
350 |
G1/2 |
|
OVC00258 |
OVCSEF1202A (ACCIAIO) |
60 |
350 |
G1/2 |
|
OVC00275 |
OVCSEF38F01A (ACCIAIO) |
40 |
350 |
G3/8 |
|
OVC00276 |
OVCSEF38F02A (ACCIAIO) |
40 |
350 |
G3/8 |
|
OVC00277 |
OVCSEF12F01A (ACCIAIO) |
60 |
350 |
G1/2 |
|
OVC00278 |
OVCSEF12F02A (ACCIAIO) |
60 |
350 |
G1/2 |
|
OVC00295 |
OVCSEFCC3801A (ACCIAIO) |
40 |
350 |
G3/8 |
|
OVC00296 |
OVCSEFCC3802A (ACCIAIO) |
40 |
350 |
G3/8 |
|
OVC00297 |
OVCSEFCC1201A (ACCIAIO) |
60 |
350 |
G1/2 |
|
OVC00298 |
OVCSEFCC1202A (ACCIAIO) |
60 |
350 |
G1/2 |
Документация PDF на английском языке: посмотреть
