Фланцевый клапан OVC-SE-F2-PST-12
| Макс. давление | 350 бар |
| Макс. расход | 40, 70 л/мин |
| Коэф. Pilot (по запросу) | 3:1 8:1 10:1 |
Виды
| Тип | V |
Pil |
Qmax, л/мин |
| OVC-SE-F2-PST-38 | 3/8" GAS | 1/4" GAS | 40 |
| OVC-SE-F2-PST-12 | 1/2" GAS | 1/4" GAS | 70 |
Калибровка
| Код |
Стандартная калибровка бар (Q= 5л/мин) |
Диапазон настройки, бар | Цвет пружины |
| 01 | 100 | 20÷200 | Белый |
| 02 | 280 | 50÷350 | Чёрный |

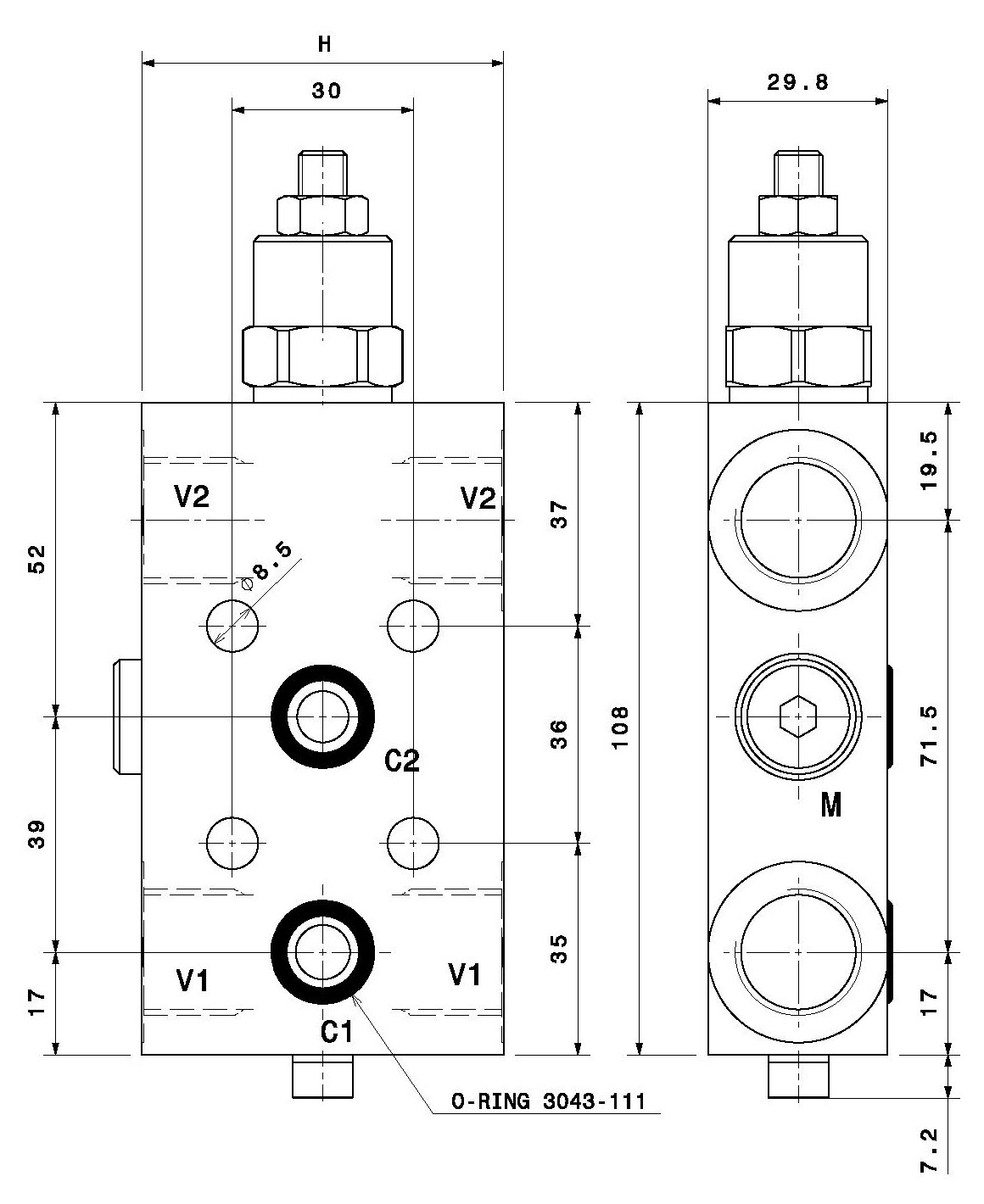

Внешний вид и габариты

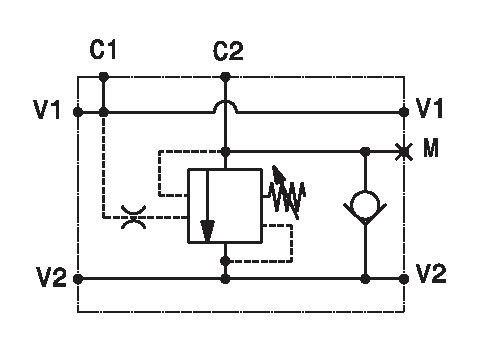

Гидросхема
Код заказа
| Код | Маркировка заказа |
Макс расход, л/мин |
Макс. давление, бар |
Резьба |
|
OVC00023 |
OVCSEF2PST3801 |
40 |
350 |
G3/8 |
|
OVC00024 |
OVCSEF2PST3802 |
40 |
350 |
G3/8 |
|
OVC00025 |
OVCSEF2PST1201 |
70 |
350 |
G1/2 |
|
OVC00026 |
OVCSEF2PST1202 |
70 |
350 |
G1/2 |
|
OVC00077 |
OVCSEF2PST38F01 |
40 |
350 |
G3/8 |
|
OVC00078 |
OVCSEF2PST38F02 |
40 |
350 |
G3/8 |
|
OVC00079 |
OVCSEF2PST12F01 |
70 |
350 |
G1/2 |
|
QVC00080 |
OVCSEF2PST12F02 |
70 |
350 |
G1/2 |
|
OVC00353 |
OVCSEF2PST3801A (ACCIAIO) |
40 |
350 |
G3/8 |
|
OVC00354 |
OVCSEF2PST3802A (ACCIAIO) |
40 |
350 |
G3/8 |
|
OVC00355 |
OVCSEF2PST1201А (ACCIAIO) |
70 |
350 |
G1/2 |
|
OVC00356 |
OVCSEF2PST1202A (ACCIAIO) |
70 |
350 |
G1/2 |
|
OVC00357 |
OVCSEF2PST38FO1А (ACCIAIO) |
40 |
350 |
G3/8 |
|
OVC00358 |
ОVCSЕF2PST38 F02A (ACCIAIO) |
40 |
350 |
G3/8 |
|
OVC00359 |
OVCSEF2PST12F01A (ACCIAIO) |
70 |
350 |
G1/2 |
|
OVC00360 |
OVCSEF2PST12F02A (ACCIAIO) |
70 |
350 |
G1/2 |
|
OVC00872 |
OVCSEF2PST1202DA |
70 |
350 |
G1/2 |
Документация PDF на английском языке: посмотреть
